一、产品规格分类

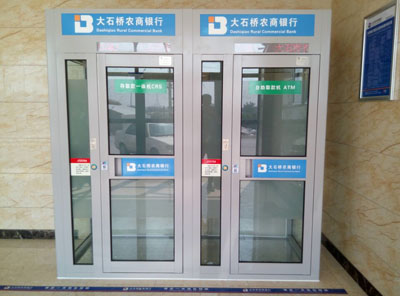

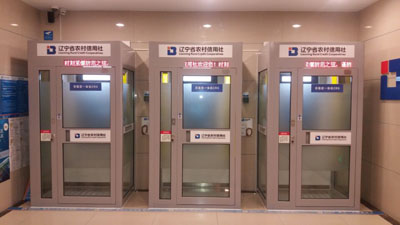

防护舱按安装机位数量分为：单联体、双联体、多联体。
防护舱按安装位置分为：室内防护舱和室外防护舱两种。
1、室内防护舱规格：高2300MM 宽1160MM 深900MM
2、室外防护舱规格：高2400MM 宽1160MM 深900MM
二、产品结构
防护舱由智能控制装置及锁具、舱顶、侧立面、门、门挡板、舱底及连接部分组成。
1、主体框架及门挡板采用1.5MM厚优质钢板制成，舱体框架宽和厚度均≧60*60mm，表面
采用喷砂处理后喷塑防腐处理。喷砂处理保证涂层与钢板结合更加紧密，不会起皮脱落。
2、玻璃采用衡水“晶美”牌夹胶玻璃。
3、智能控制装置由采集信息、语音提示、灯光、通风设施组成。此系统是本公司自主设计
的通过红外感应原理控制锁具及语音提示的电路集成系统。
4、锁具采用“宏泰牌”电控锁
5、舱顶分为室内及室外舱顶，室外舱顶由灯光、银行标识、通风设施、照明组成。
6.防护舱为框架结构，可满足紧急报警求助按钮及监控设备的穿线安装要求。
三、产品技术特点
1、结构特点
防护舱舱顶、侧立面、门、门挡板、舱底各组件之间是按螺栓及铆接拼接组装思路设计，各
组件分装包装更好的避免在长途运输中的完整不易变形。各组件在安装时能更好的调节各组
件之间的缝隙，避免了材料在焊接时由于热胀冷缩使其组件变形。从而能更好的调节组件之
间的安装缝隙达到防护及美观的效果。各组件以冷轧钢板折弯立柱为骨架，底部地板采用
2.5mm压纹防滑铝板，中间隔断采用钢板激光切割玻璃边框，安装防爆玻璃，敷上磨砂防
窥膜。各组件在组装时连接处放置隔离垫，连接构件采用隐蔽螺栓及铆接，需焊 接部分采
用隐蔽焊接方法，保证外观整洁、光滑、无焊点。
2、灯光及灯光控制器特点：
灯光采用LED光源：
(1) 工作寿命长：LED作为一种导体固体发光器件，较之其他发光器具有更长的工作寿命。
其亮度半衰期通常可达到十万小时。
(2) 耗电低：LED是一种低压工作器件，因此在同等亮度下，耗电最小，可大量降低能耗。
(3) 响应时间快：LED一般可在几十毫秒内响应，因此是一种高速器件，这也是其他光源望
尘莫及的。
(4) 体积小、重量轻、耐抗击：这是半导体固体器件的固有特点。
(5) 易于调光、调色、可控性大：LED作为一种发光器件，可以通过流过电流的变化控制亮
度，也可通过不同波长LED的配置实现色彩的变化与调节。因此用LED组成的光源或显示屏
，易于通过电子控制来达到各种应用的需要，与IC电脑在兼容性无比困难。另外，LED光源
的应用原则上不受窨的限制，可塑性极强，可以任意延伸，实现积木式拼装。
3、喷砂处理的特点：
不锈钢表面喷砂处理能把不锈钢表面的锈皮、油污、油脂、残留氧化皮、锈斑、和残留油漆
等残留物等一切污物清除，并在不锈钢表面建立起十分重要的毛面，而且可以通过调换不同
粒度的磨料，达到不同程度的粗糙度，大大提高不锈钢与涂料、镀料的结合力。或使粘接件
粘接更牢固，质量更好。表面美化喷砂能清理工件表面的微小毛刺，并使工件表面更加平整
，消除了毛刺的危害，提高了不锈钢的档次。并且喷砂能在工件表面交界处打出很小的圆角
，使不锈钢显得更加美观、更加精密。表面采用喷砂处理后喷塑防腐处理。喷砂处理保证涂
层与钢板结合更加紧密，永远不会起皮、脱落等缺陷。
4、玻璃特点：
玻璃采用为5mm玻璃 + 0.2mm防爆膜+5mm玻璃组成的防爆玻璃，外敷磨砂膜。
第一钢化夹胶玻璃比普通玻璃强度提高数倍，抗弯强度是普通玻璃的3-5倍，冲击强度时普
通玻璃的5-10倍，提高玻璃强度的同时亦提高了安全性。
第二钢化夹胶玻璃使用安全，其承载能力增大改善了易碎性，耐高温，使其在使用中能更好
的提高安全性。
5、智能控制系统的特点：
采用电机锁，运用按钮开锁方式，既方便用户操作，又达到安防目的。当防护舱内无人
使用时，且防护舱无人进出时，舱门处于开锁状态，此时，客户如需进入，手动开门进入，
客户入舱后门自动锁闭系统会提示(本机有人使用，请耐心等候)，舱门继续处于锁闭状态，
只有到客户出来后，外门出门按钮才能恢复正常，从而有效防止（尾随、抢夺）等非法行
为。当客户取好钱后，可按出门按钮出舱，推门后系统自动播放（请妥善保管好你的财务，
并确保磁卡已经退出，谢谢光临，再见！）客户出舱后门自动关上。
舱体智能探测系统：自动探测用户入舱、出舱活动、舱门开关情况及其他非正常事故情
况。次功能与视频监控、报警装置和智能远程开、关系统相结合，对ATM机突发情况进行
远程应急处理（如远程关闭锁具从而延缓犯罪分子逃离时间，为抓捕犯罪分子提供更加有
利条件）
6.感应装置设计特点
采用三组收发一体式双红外感应探头，感应后触发倒计时模块，门体锁闭后电机锁通电加磁
锁闭。当人体再次晃动时再次触发倒计时模块，重新倒计时，电磁锁持续通电，直至按下出
门按钮，电磁锁断电解锁。感应探头安装在距地面1.1m位置，不满1.1m的儿童进入防护舱
内不会自动锁闭；当有成年人在舱中出现晕倒或其他问题长时间不移动，倒计时模块会自动
激活电磁锁断电解锁。
7、电源安全设计特点：
输入电压：AC220V 工作电压12V
使用环境：工作温度为-18℃～60℃ 相对湿度为20%～90%
设备上控制装置及锁具使用的都为电源变压器输出的12v电压，为安全电压，不会对客户造
成触电危险。
